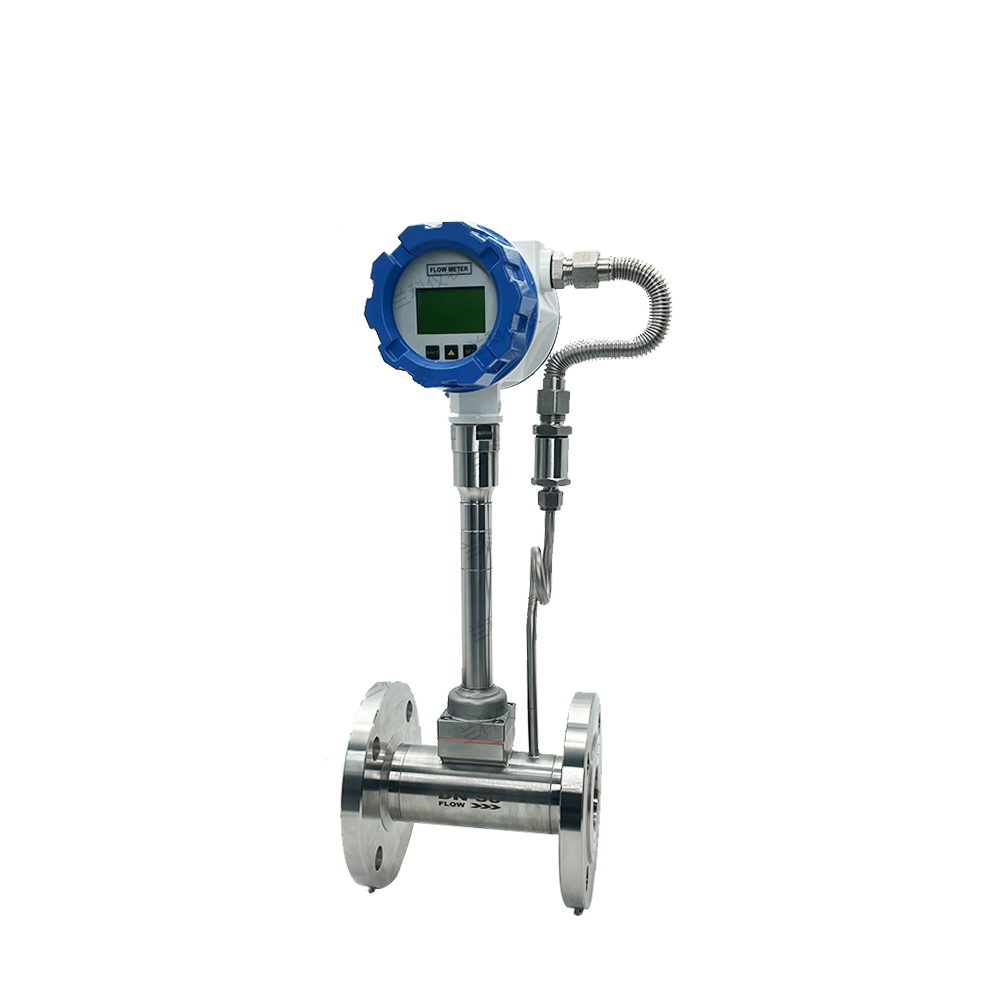

涡街流量计是根据卡门漩涡原理研究设计的，主要用于测量气体、蒸汽或液体的一款速度式流量计。广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等)、水和液体(如:汽油、酒精、苯类等)的计量和控制。
功能及特点
1、具有较宽的测量量程范围、精确度高、压损小，具有高可靠性和长期稳定性。
2、结构简单，安装维护方便，无可动部件，无机械磨损。
3、全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀性强。
4、常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。
技术指标
◆测量介质：液体、一般气体、蒸汽。
◆公称通径：DN15～DN300(满管式)、DN150～DN2000(插入式)、DN2000以上口径协议。
◆介质温度：-40~100℃(常温)、-40~250℃(中温)、-40~320℃(高温)、-40~350℃(超高温)。
◆公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)。
◆精度：±1%R,±1.5%R(满管式)；±1.5%R，±2.5%R(插入式)。
◆供电电源：+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电。
◆本体材质：304(其它材料协议供货)。
◆防护等级：IP65(其它防护等级协议供货)。
◆环境条件：温度-20℃~55℃,相对湿度5%～90%,大气压力86～106kPa。
安装使用注意事项
◆流量计的流向箭头方向应与管道内流体流动的方向一致。
◆安装流量计的管道要符合本说明书规定的前后直管段(如：仪表管道安装要求)，否则会影响流量计的测量精度，严重时会损坏流量计。
◆安装流量计时，在电焊法兰或者管道的过程中，流量计须不在管道上，以免损坏流量计的内部配件。
◆流量计运行前仔细检查流量计的安装及接线等是否正确无误。
◆如是DC24V供电的流量计，务必先提前用万用表检测DC24V的供电电源是否含有交流电成分。如含有交流电成分则千万不要接线，会造成线路板烧坏，无法使用，请务必保证供电源是DC24V。
◆接通电源后观察液晶屏幕是否有流量显示。
◆缓慢打开阀门，打开时间不小于2分钟，到一个较小的压力时停止，观察传感器周围是否有泄漏现象，并观察液晶屏幕是否有流量显示。
◆若情况正常，则开大阀门，稳定一段时间后，观察液晶屏幕显示的流量是否正常。
